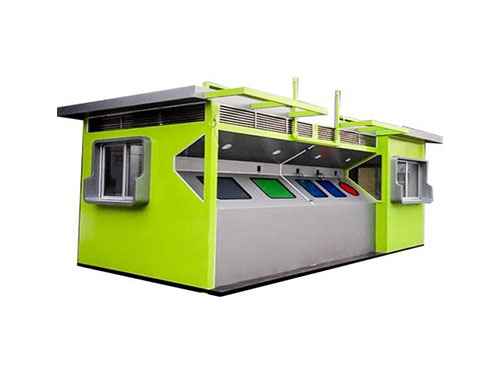

XYXF-007
為了環境的美麗，我們?cè)诓粩嗟膴^斗著！
未注產品結構：高強鋼矩形管+金屬雕花復合隔熱板;地板為水泥瓷磚或3mm厚花紋鋼板。
所有設備設施：依用戶需求配置。
產品型號：XYXF-007
規格尺寸：5200X3000X3200(mm)
投口數量：6位
置桶規格：240L/4個
電源電壓：市電220V/50HZ
廂房參數及配置表
|
序號 |
名稱 |
規格 |
數量 |
單位 |
配置 |
備注 |
|
1. |
主體框架結構 |
方鋼管160*160*5（mm) |
|
|
|
主梁根據廂房大小選定 |
|
2. |
框架輔助結構 |
矩形鋼管80*40*3（mm) |
|
|
|
|
|
3. |
框架其它連接 |
方鋼管40*40*1.5（mm) |
|
|
|
|
|
4. |
外墻 |
16mm金屬雕花板 |
|
|
|
內壓板及螺絲固定(顏色及花紋依用戶指定） |
|
5. |
墻體中間 |
75克㎡玻璃纖維棉 |
|
|
|
所有墻體內填滿 |
|
6. |
內墻 |
10mm竹木纖維板 |
|
塊 |
|
內壓板及螺絲固定 |
|
7. |
房?jī)?nèi)頂板 |
10mm竹木纖維板 |
|
塊 |
|
內壓板及螺絲固定 |
|
8. |
室內照明 |
40W LED燈泡 |
2 |
只 |
|
|
|
9. |
外雨棚照明 |
LED燈條 |
4m |
條 |
|
|
|
10. |
吊裝環 |
￠25*￠100 |
4 |
個 |
|
四角立柱上方焊接 |
|
11. |
投放窗口邊框 |
1mm厚USU304 |
6 |
個 |
|
鑲嵌，貼密封邊條，防臭防撞 |
|
12. |
小投放窗門 |
1mm厚USU304 |
5 |
個 |
|
鈑金折彎成型后焊接 |
|
13. |
大投放窗門 |
1mm厚Q345 |
1 |
個 |
|
鈑金折彎成型后焊接（表面噴塑處理） |
|
14. |
窗門開啟 |
機械式結構 |
6 |
組 |
|
腳踩踏下打開，人離開自動關閉 |
|
15. |
窗口導流板 |
1mm厚USU304 |
5 |
個 |
|
鈑金折彎 |
|
16. |
窗口以下外墻面板 |
1.2mm厚鍍鋅板 |
|
張 |
|
拼合 |
|
17. |
廣告宣傳欄 |
防雨防曬貼紙 |
|
張 |
|
防雨棚兩側、投放口中間位 |
|
18. |
置物架 |
L840*W440*H500 |
|
個 |
|
焊件 |
|
19. |
室內水龍頭 |
DN15 |
1 |
個 |
|
配3米長沖水管 |
|
20. |
排水管 |
PPR DN80 |
|
|
|
|
|
21. |
電源控制箱 |
500*300*200（mm） |
1 |
個 |
|
|
|
22. |
電纜線 |
6㎡（主線） |
|
|
|
墻體內管道暗線 |
|
23. |
電源電壓 |
市電220V/50Hz |
|
|
|
|
|
24. |
控制電壓 |
5V |
|
|
|
-25℃~+50℃能正常運行 |
|
25. |
標示貼 |
不干膠防雨防曬貼 |
|
|
|
依用戶確定 |
|
26. |
屋上邊招牌 |
2mm厚Q235鋼板 |
|
|
|
文字要求依用戶確定 |
|
27. |
洗手盤 |
USU304 |
2 |
個 |
選配 |
配置 |
|
28. |
室內地面 |
600*600防滑地板磚 |
|
塊 |
選擇 |
1.高密度水泥板鋪底加網狀加強筋貼防滑地板磚 2.3mm厚花紋鋼（鋁）板 |
|
29. |
廂房門 |
卷閘門 |
1 |
張 |
選擇 |
1.卷閘門 2.對開門 |
|
30. |
房頂面板 |
2mm厚Q345鋼板 |
|
塊 |
選擇 |
1.平頂鋼板 2.做屋面，蓋樹脂瓦 |
|
31. |
臭氧消毒機 |
60m3 ≥20mg/m3 |
1 |
臺 |
選配 |
四川奧潔消毒設備有限公司 |
|
32. |
新風系統 |
ZCDG250 |
1 |
臺 |
選配 |
中財新風 |
|
33. |
投放口外地臺 |
大理石板 |
|
塊 |
選擇 |
1.高密度水泥板鋪底加網狀加強筋貼大理石板 2.3mm厚花紋鋼（鋁）板 |
|
34. |
防雨棚頂板 |
6mm厚透明陽光耐力板 |
|
塊 |
選配 |
拼合鎖壓 |
|
35. |
驅蚊滅蠅燈 |
TMS-20WP-LED |
1 |
臺 |
選配 |
Tonmas/湯瑪斯(可24小時持續使用) |
|
36. |
視頻監控 |
1920*1080=1080P |
1 |
臺 |
選配 |
200萬像素 （可遠程） |
|
37. |
電子顯示屏 |
41*201厘米（單元板） |
1 |
塊 |
選配 |
1400cd/㎡，紅色字體 |
|
38. |
鋼化玻璃顯示屏 |
46英寸 4:3(拼接屏） |
1 |
臺 |
選配 |
數視達（長1021.9mm*寬576.6mm，投放口中間） |
|
39. |
排風扇 |
200*200 50W |
2 |
臺 |
選配 |
|
